Mahsulot tavsifi

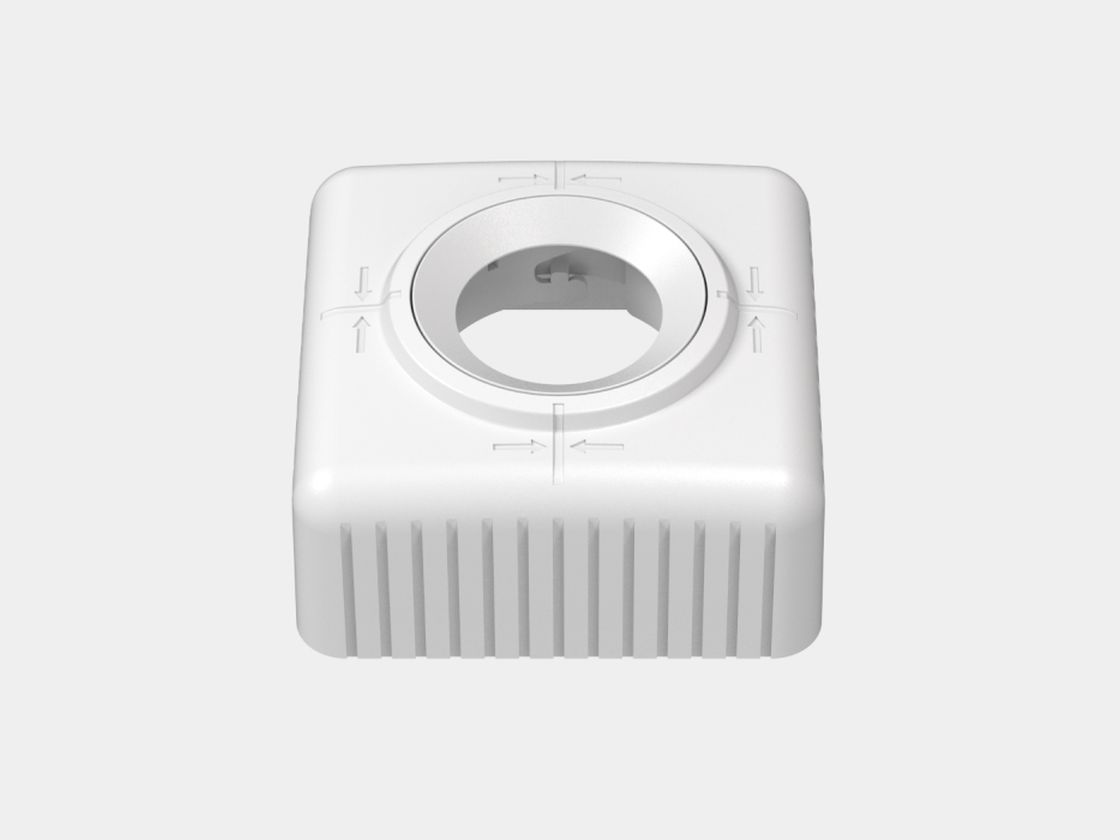

MR16/GU10 moduli uchun choʻzilma shiftga moʻljallangan zakladnoy standart LED modullarni choʻzilma shift konstruksiyasiga o‘rnatish uchun xizmat qiladi. Bu SWG Standard’ning FT01 seriyasiga mansub aksessuar bo‘lib, ichiga o‘rnatiladigan yoritgich uchun o‘rindiq joyini oldindan tayyorlashga va modulni shift matosi tekisligiga silliq chiqarishga yordam beradi.
Korpus termoplastikdan tayyorlangan va oq rangga (RAL 9016) bo‘yalgan. Shu sababli zakladnoy ko‘pchilik och rangli shiftlar hamda ramkalar bilan ko‘rinish jihatidan uyg‘unlashadi. Form-faktor MR16/GU10 sokol/formatdagi ommabop yechimlarga moslab ishlab chiqilgan.
Mahsulot o‘lchamlari: 100×100×48 mm, o‘rnatish chuqurligi — 50 mm. Belgilash va montaj joyini tanlashda bu o‘lchamlarni inobatga olish qulay: modul va uning ulanishi uchun shift orti bo‘shlig‘ida yetarli joy bor-yo‘qligini oldindan tekshirib olasiz.
Zakladnoy choʻzilma shiftga standart modullarni o‘rnatishni yengillashtiradi va montaj tugunini tushunarli ketma-ketlikda yig‘ishga imkon beradi. Mahsulotga 5 yil kafolat beriladi.
O‘rnatish usuli:
1. Ramkaning yon tomonlariga montaj burchaklarini mahkamlang
2. Ramkani montaj burchaklari bilan birga shiftga o‘z-o‘zidan buragich vintlar (samorez) yordamida o‘rnating
3. Fiksatsiya halqasini asbobning yiviga joylashtiring
4. a) Shift matosini torting b) Aniq joylashtirish uchun ramkadagi chiqintidan foydalanib, o‘rnatish asbobini ramka teshigiga bir o‘qda (koaksial) qilib joylashtiring
5. a) Asbobni burab mahkamlang. Fiksatsiya halqasi ramka teshigida matoni qisib turishi kerak b) Matoda teshikni kesib oling
6. MR16 modulini mahkamlash asosiga o‘rnating
7. MR16 modulini tarmoqqa ulang
8. Modulni zakladnoyga o‘rnating
9. O‘rnatishni yakunlang
