Yorug‘likni boshqarish: 0-10V, DMX, DALI

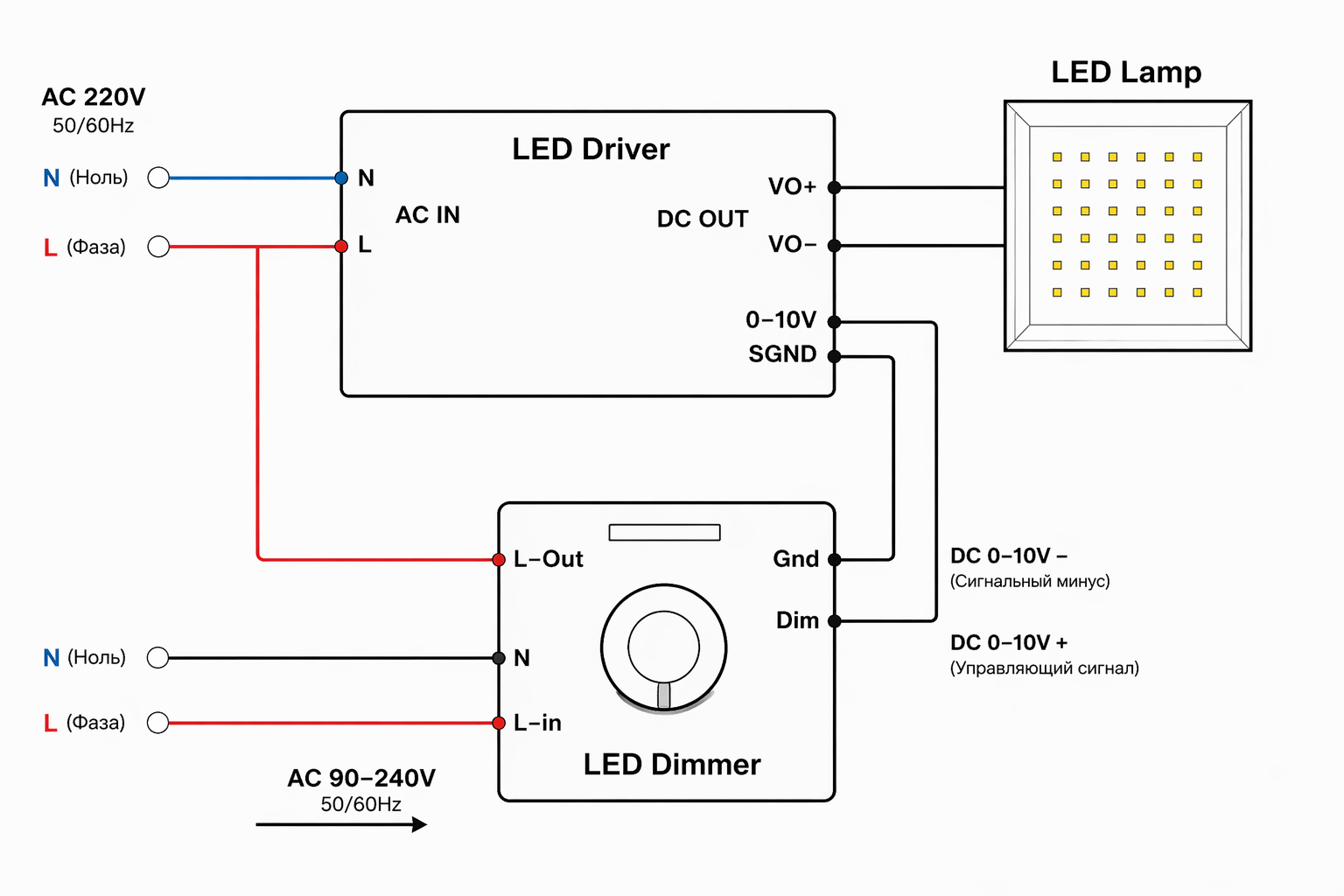

0-10V — yorug‘likni boshqarish bo‘yicha eng dastlabki analog standartlardan biri. Uning ishlash tamoyili oddiy: dimmer signal klemmlariga 0 dan 10 V gacha analog kuchlanish beradi, ijrochi qurilma esa shu kuchlanish qiymatiga qarab kerakli yorqinlik darajasini belgilaydi.

Masalan, LumkerRC seriyasidagi quvvat manbalarida DIM+ va DIM- klemmlari mavjud. 0-10V boshqaruv signali aynan shu klemmlarga uzatiladi. Signal darajasiga qarab blok yorqinlikni 0 dan 100% gacha sozlaydi.

Standart sodda va tushunarli, ammo imkoniyatlari bo‘yicha zamonaviy raqamli tizimlardan sezilarli darajada ortda qoladi.

DMX512 — ko‘p kanalli boshqaruv uchun mo‘ljallangan raqamli yoritish standarti. Bitta aloqa liniyasi orqali bir vaqtning o‘zida 512 ta kanalni boshqarish mumkin, bitta qurilma esa 1 ta, bir nechta yoki hatto o‘nlab kanallarni egallashi mumkin.

Har bir kanal faqat bitta parametrni uzatadi. Masalan, RGB-proyektordagi qizil kanal yorqinligi. Shu bois RGB yorug‘lik manbai odatda kamida 3 ta kanalni egallaydi, murakkabroq qurilmalar esa bundan ham ko‘proq.

Aynan shuning uchun DMX sahna yoritishi, arxitektura yoritishi va effektli dekorativ yoritishda juda qulay: klublar, restoranlar, konsert maydonchalari, fasad yoritilishi.

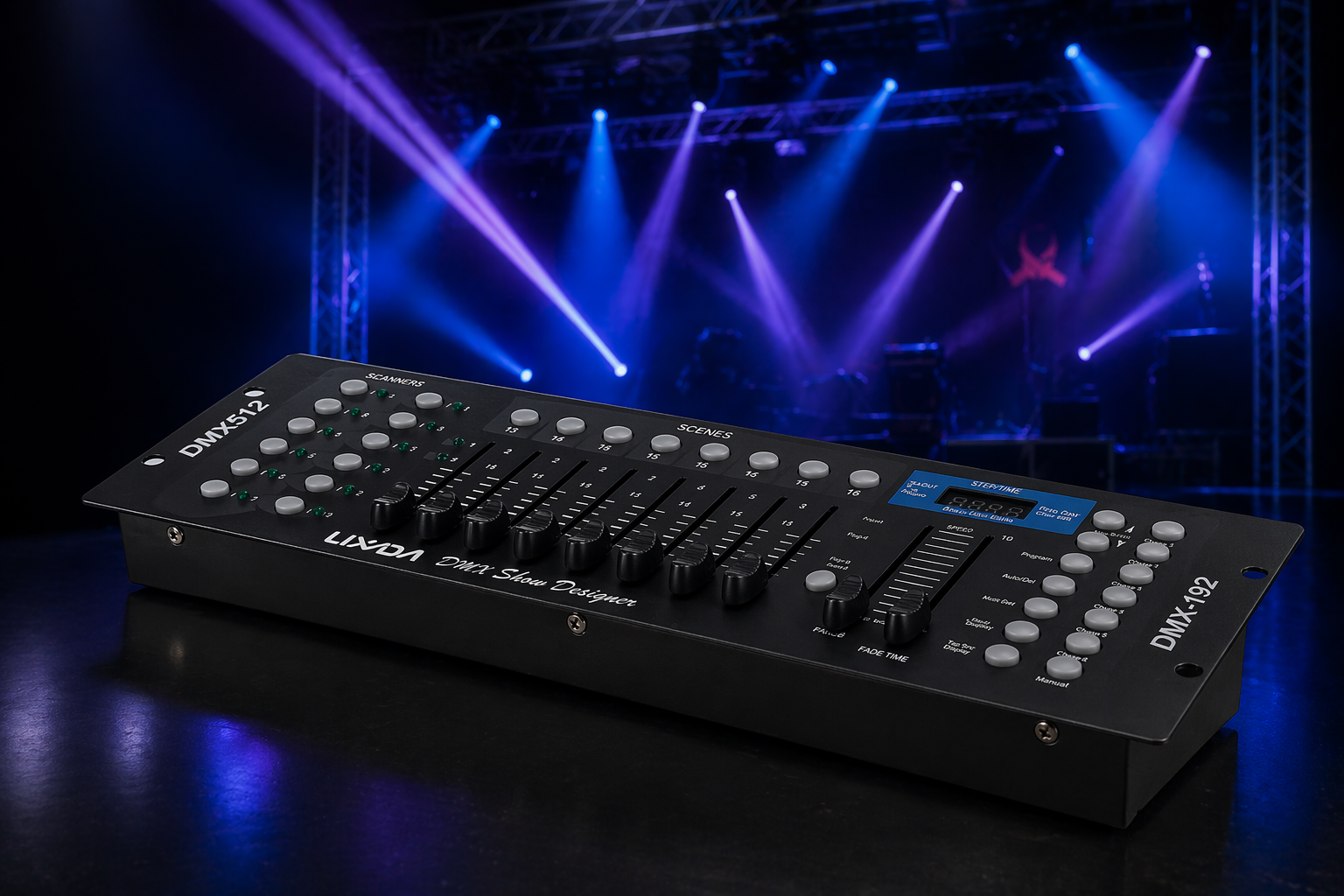

DMX tizimida yetakchi qurilmalar — kontrollerlar, pultlar, panellar — va bo‘ysunuvchi qurilmalar — dekoderlar hamda ijrochi qurilmalar mavjud. Ular orasidagi ulanish odatda uch simli kabel orqali bajariladi.

DMX signali uchun 120 Om to‘lqin qarshiligiga ega, EIA485 standartiga mos, bir yoki ikki o‘ralgan juftli ekranlangan kabel tavsiya etiladi. Kichik maishiy masofalarda ba’zan oddiy uch tomirli kabel ham ishlatiladi, ammo bu soddalashtirilgan variant bo‘lib, to‘liq me’yoriy yechim emas.

Agar bitta DMX-kontrollerga RGB yorug‘lik manbalari ulansa, 512 kanal hisobidan 170 tagacha mustaqil RGB-guruh hosil bo‘ladi, chunki har bir guruh 3 ta kanalni egallaydi.

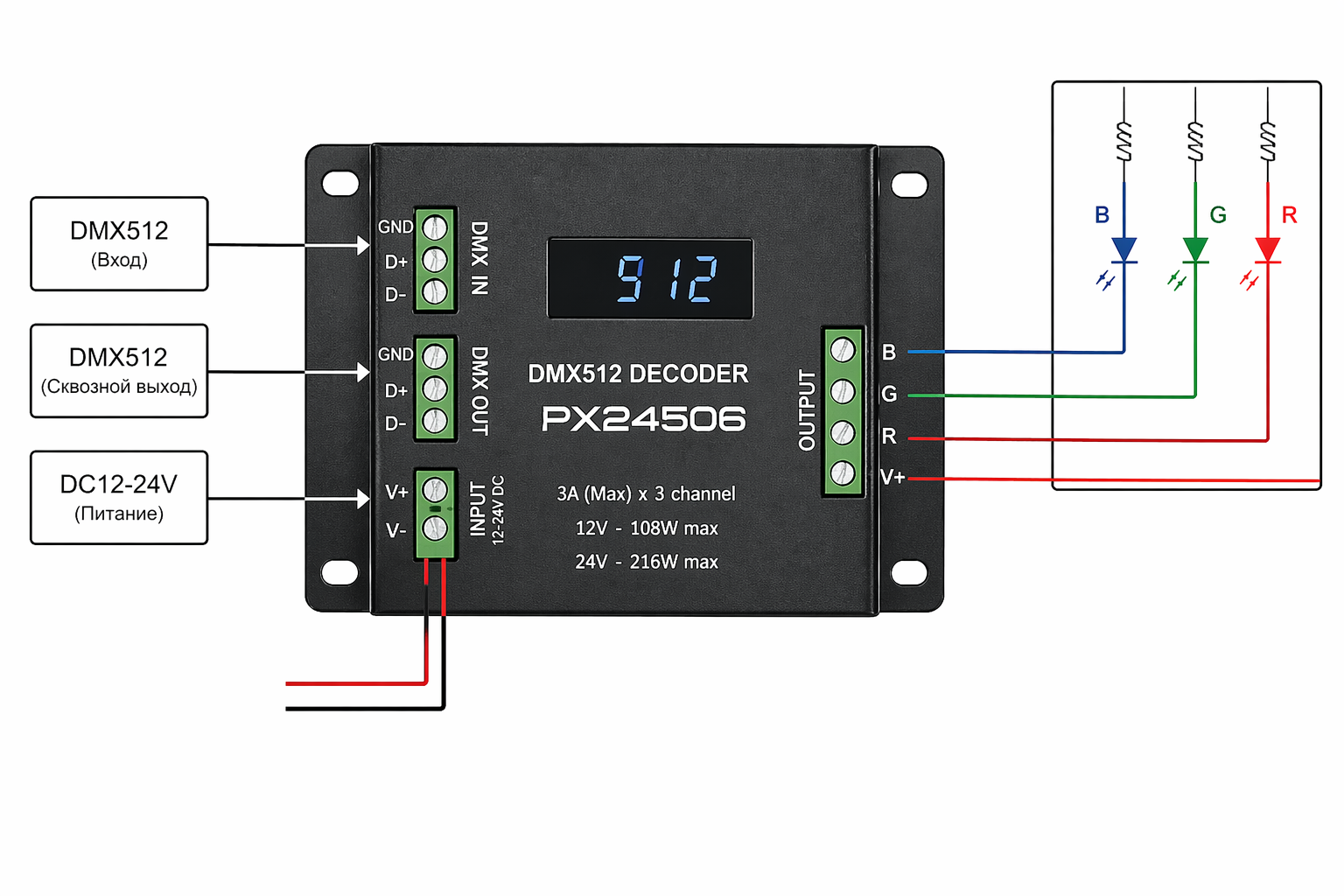

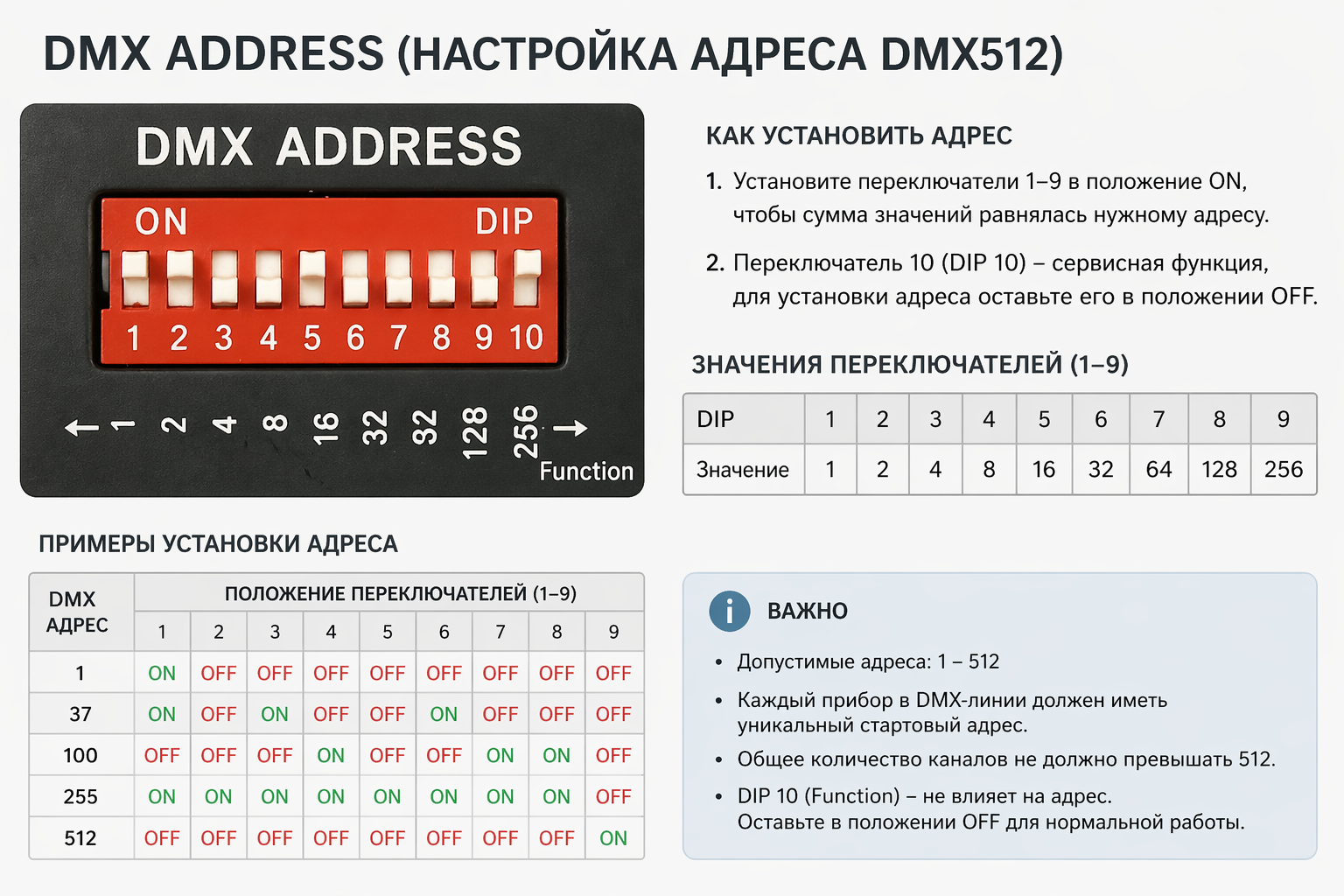

DMX-dekoderlar kontrollerning raqamli signalini lenta va boshqa RGB-qurilmalar tushunadigan signalga aylantiradi. Har bir dekoderning o‘z manzili bo‘ladi — u dasturchi (programmer) orqali yoki qo‘lda belgilanadi.

Ikki dekoder orasida 100 m gacha masofa ruxsat etiladi. Masofa kattaroq bo‘lsa, liniyaga DMX-kuchaytirgichlar qo‘shiladi va ular taxminan har 100 m da o‘rnatiladi.

Assortimentda DMX-ST — to‘rt kanalli dekoder, hamda DMX-AMP — DMX signal kuchaytirgichi uchraydi.

DALI — manzillash (adresatsiya)ga ega raqamli yorug‘lik boshqaruv protokoli. Oddiy analog 0-10V dan farqli ravishda, u qurilmalarga faqat yorqinlik darajasini “qabul qilish” bilan cheklanmay, balki shina orqali buyruq va holatlarni to‘liq almashish imkonini beradi.

DALI-kontrollerlar buyruqlarni alohida qurilmaga, qurilmalar guruhiga yoki butun liniyaga biryo‘la yuborishi, shuningdek qurilmalardan diagnostika ma’lumotlarini olishi mumkin. Shu tufayli DALI uy, ofis va tijorat yoritishini boshqarishda juda qulay yechimga aylangan.

Bitta mustaqil DALI-liniyada 64 tagacha bo‘ysunuvchi qurilma ishlashi mumkin. Zarurat bo‘lsa, tizim router va shlyuzlar orqali kengaytirilib, binoni boshqarishning yirik komplekslariga integratsiya qilinadi.

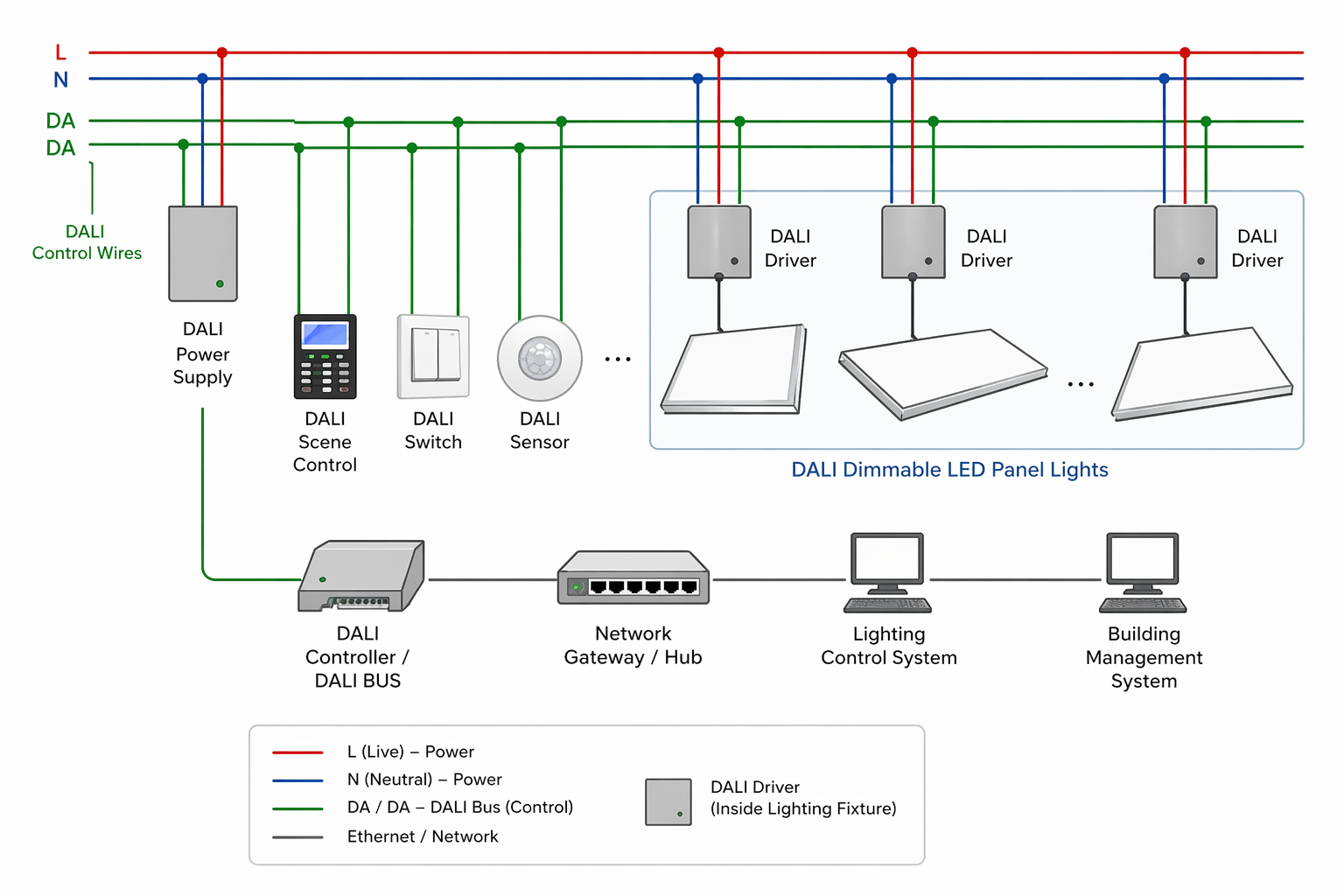

Fizik darajada DALI — bu ikki simli shina. Uni quvvat liniyalari yonidan yotqizish mumkin, ba’zan esa ular bilan bir kabel ichida ham olib boriladi. Qutblanishni (polyaritetni) saqlash shart emas — bu montajni yengillashtiradi.

Shinaning ish kuchlanishi odatda 16 V atrofida, ruxsat etilgan tok esa 250 mA gacha. Maksimal uzunlik liniya bo‘ylab kuchlanish tushishiga bog‘liq. 1,5 mm² kabelda u 300 m gacha yetishi mumkin, 0,75 mm² uchun — taxminan 100–150 m, 0,5 mm² uchun — 100 m gacha.

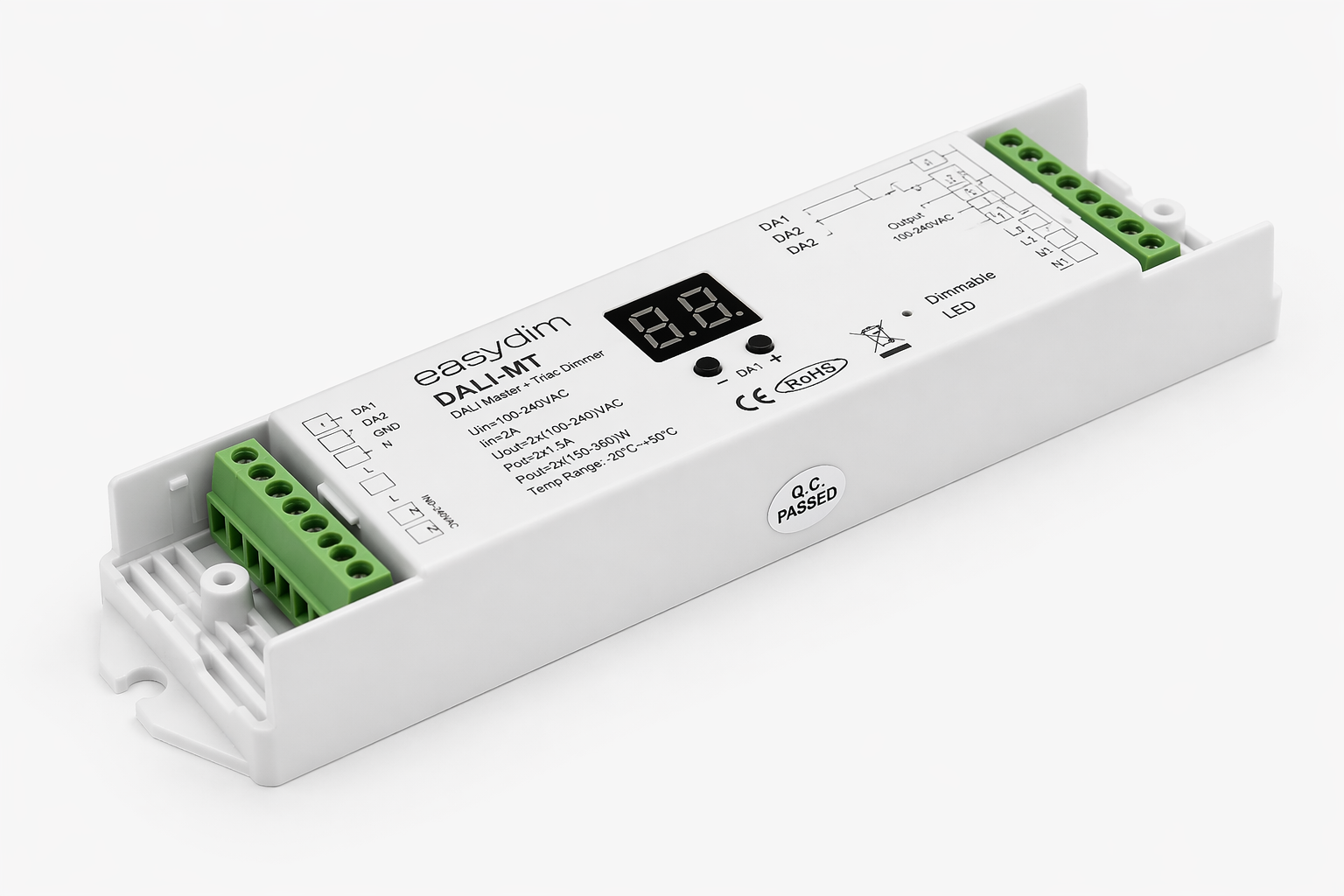

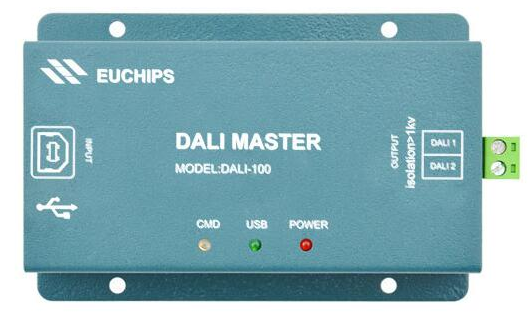

DALI tizimida yetakchi qurilmalar — kontrollerlar, bo‘ysunuvchilar esa — drayverlar, ballastlar va dekoderlar. Bunda tarmoq multimaster bo‘lishi mumkin: bir tizimda bir nechta kontroller birgalikda ishlaydi.

DALI’da boshqaruv uchun uch xil adresatsiya ishlatiladi: broadcast (hammasiga), guruhli va individual. Shuning uchun buyruqlar “barcha qurilmalar — 1-sahna”, “1-guruh — 100%” yoki “33-qurilma — 30%” ko‘rinishida bo‘lishi mumkin.

Qurilmalar sozlamalarni energiyadan mustaqil xotirada saqlaydi: manzil, guruhlarga tegishliligi, sahna darajalari va boshqa parametrlar. Shu sababli DALI qulay, markazlashmagan (decentralized) shina sifatida baholanadi.

Assortimentda ikkita DALI-dekoder mavjud: DALI-MINI va DALI-ST.
