Yorug‘likni boshqarish. SR datchiklari: turlari va ishlash xususiyatlari
Datchiklar — oddiy kalit va dimmerlarga qulay muqobil: boshqaruv elementlarini ko‘zga tashlanmaydigan qilib yashirish yoki chiroqni avtomatik yoqib-o‘chirish kerak bo‘lganda ayni muddao. Aslida bunday modulda ham sensor, ham ijro qismi — kalit yoki dimmer — birlashtirilgan bo‘ladi.
Mundarija
- 1. Infraqizil datchiklar
- 2. Sensorli datchiklar
- 3. Harakat datchiklari
- 4. Mini-dimmerlar
- 5. O‘zini tekshirish savollari
SR assortimentida bir nechta turdagi datchiklar bor — ular faqat shakli bilan emas, ishlash prinsipi bilan ham farq qiladi. Ba’zilari qaytgan infraqizil signalga javob beradi, boshqalari teginishni “sezadi”, yana boshqalari esa ko‘rish zonasidagi harakatni aniqlaydi.
Shuning uchun datchikni tashqi ko‘rinishiga qarab emas, qo‘llash ssenariysiga qarab tanlang: shkaf, profil, eshik, yo‘lak/harakat zonasi, metall orqali yashirin teginish yoki harakat paytida yorug‘likning avtomatik yoqilishi.

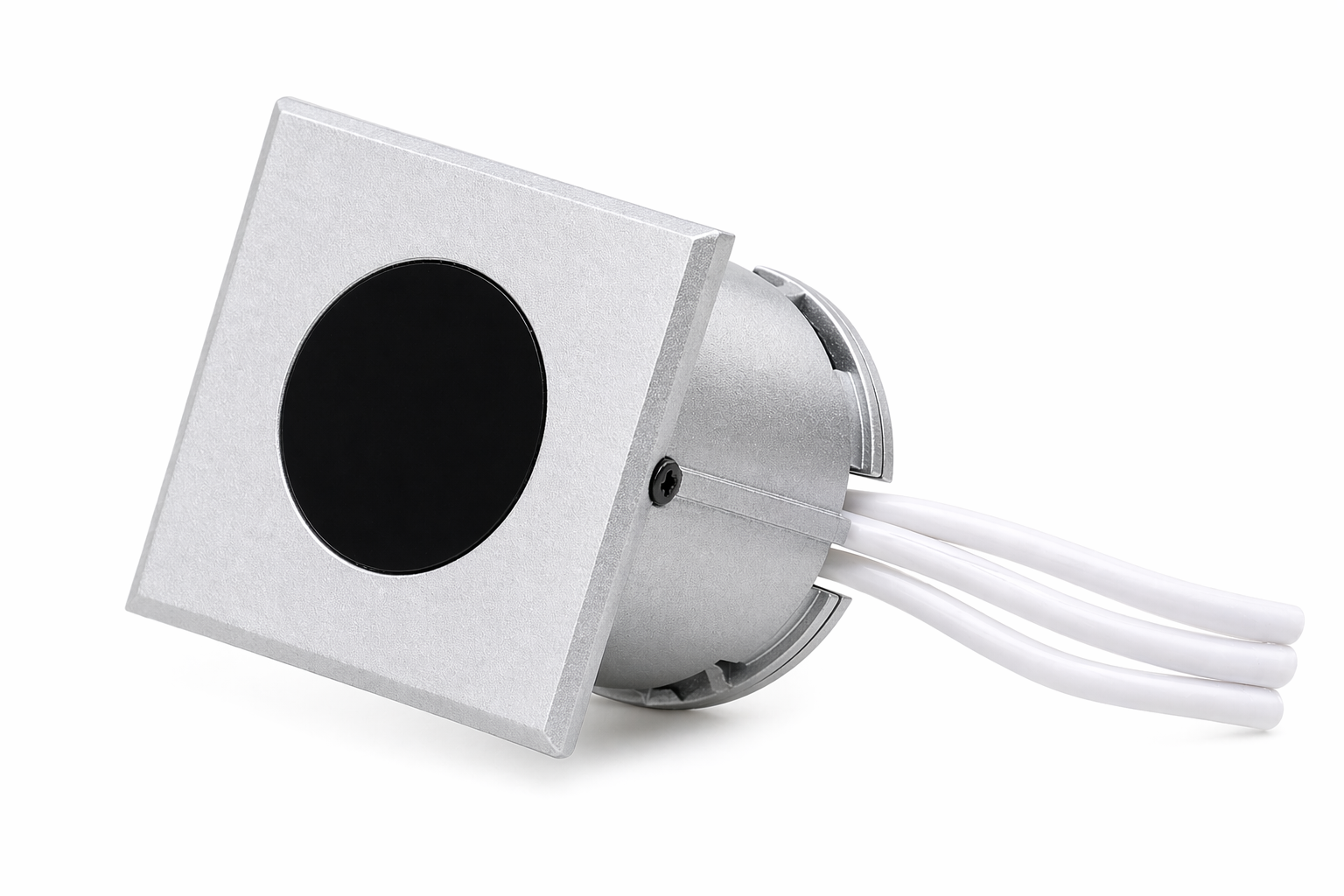

Infraqizil datchiklar
Infraqizil datchiklar infraqizil nurni yuboradi va uning qaytishini tahlil qiladi. Odatda ular 5 sm gacha masofadagi obyektlarga javob beradi.
Tashqi tomondan bunday datchiklar juda o‘xshash ko‘rinishi mumkin, ammo ishchi kuchlanishi va ishlash mantiqi bo‘yicha farqlanadi.
«Qo‘lni silkitish» — kalit
Datchik oldida qo‘lni oddiy harakatlantirish orqali chiroqni yoqish va o‘chirish imkonini beradi. Birinchi ishga tushish — yoqadi, ikkinchisi — o‘chiradi. 220V va 12–36V uchun variantlari bo‘ladi.
«Qo‘lni silkitish» — dimmer
Xuddi shunday ishlaydi, ammo qo‘lni datchik oldida biroz ushlab tursangiz, yorqinlikni oshirish yoki kamaytirish mumkin. Odatda bunday versiyalar faqat past kuchlanishli ijroda uchraydi.
«Eshik ochilishi»
Eshik romiga yoki eshik yoniga o‘rnatiladi. Datchik yopiq eshikni “ko‘rib turgan” paytda — chiroq o‘chiq bo‘ladi. Eshik ochilib, obyekt nazorat zonasidan chiqib ketganda — chiroq yoqiladi. Shkaf va nishalar uchun juda qulay.
Sensorli datchiklar
Sensorli datchiklar teginishda elektr sig‘imi o‘zgarishiga javob beradi. Shu sababli ular yorug‘likni boshqarish yashirin, ixcham va zamonaviy bo‘lishi kerak bo‘lgan joylarda juda qulay.

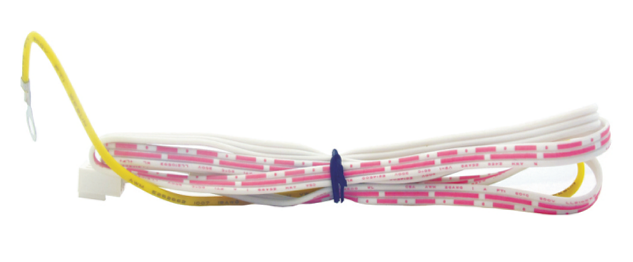

Metaltouch
Sensor vazifasini istalgan metall sirt bajaradi. Qisqa tegish — YOQISH/O‘CHIRISH, uzoq tegish — dimmerlash. Bunday modellar faqat past kuchlanishli variantda uchraydi.

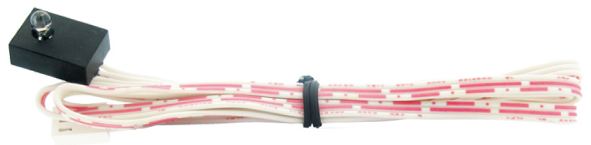

LEDball
Bu yerda datchik — teginishga javob beradigan LED. Qisqa tegish — yoqish va o‘chirish, uzoq tegish — yorqinlikni sozlash. Kalit versiyasida ham yuqori kuchlanishli, ham past kuchlanishli ijrolar bo‘lishi mumkin.

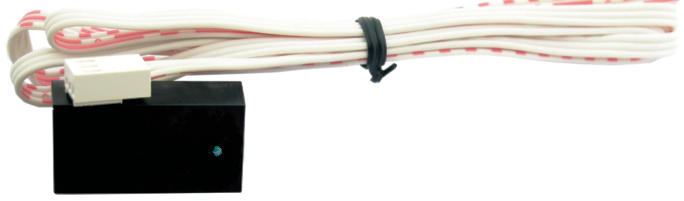

I-touch
Datchikning o‘ziga teginganda ishlaydi. Mantiq o‘sha: qisqa tegish — YOQISH/O‘CHIRISH, uzoq tegish — dimmerlash. Odatda bunday modellar past kuchlanishli ijroda uchraydi.
Harakat datchiklari
Harakat datchiklari nazorat zonasidagi faollikka javob beradi, ammo buni turli usulda amalga oshiradi. Shuning uchun ularning qo‘llanish ssenariylari ham farq qiladi.

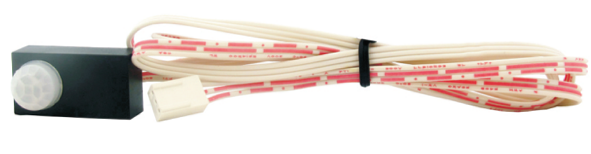

PIR-motion
Bu infraqizil harakat datchigi. U issiq obyektlar — odamlar va hayvonlar — harakatini aniqlaydi. Ko‘rish zonasi taxminan 3 metr, o‘chirish kechikishi esa qariyb 45 soniya. Odatda bu parametrlar qat’iy bo‘ladi va sozlanmaydi.

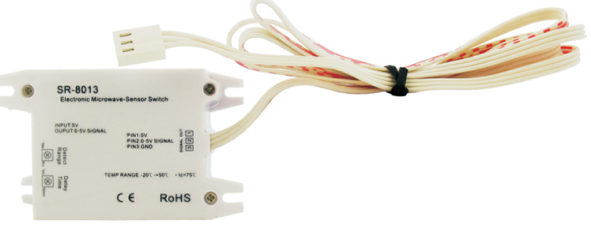

MicroWave
Mikroto‘lqinli harakat datchigi radiosignal yuboradi va uning qaytishini tahlil qiladi. Qaytgan signal o‘zgarganda datchik ishga tushadi. Unda sezgirlik zonasi 20 m gacha va o‘chirish kechikishi 10 daqiqagacha sozlanadi.
Mini-dimmerlar

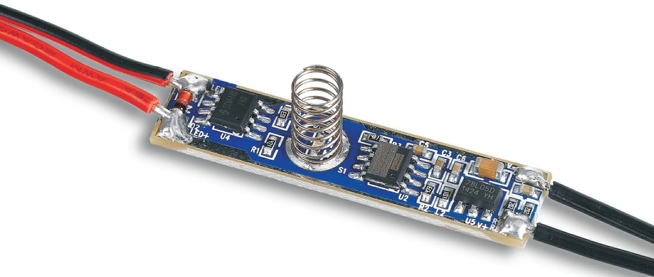

Mini-dimmerlar — yorug‘likni yashirin boshqarish uchun ixcham yechimlar. Bu guruhda alohida e’tibor berishga arziydigan model — 2901S.
Ushbu dimmer teginishni profilning tarqatuvchi ekrani (diffuzori) orqali ham “sezadi”. Bu, ayniqsa, chiziqli yoritgichlarda qulay: alohida tugma chiqarishni yoki ko‘zga tashlanadigan tashqi boshqaruv elementini qo‘yishni istamaganingizda.
Ishlash prinsipi odatiy: qisqa bosish — YOQISH/O‘CHIRISH, uzoq bosish — dimmerlash.
Yodda tutish kerak bo‘lganlari
O‘zini tekshirish savollari
1. Infraqizil datchiklar nimaga javob beradi?
Javobni ko‘rsatish
2. Touch-dimmerlarda boshqaruv prinsipi qanday?
Javobni ko‘rsatish
3. Qaysi harakat datchigida qamrov zonasi va o‘chirish kechikishini sozlash mumkin?
Javobni ko‘rsatish
